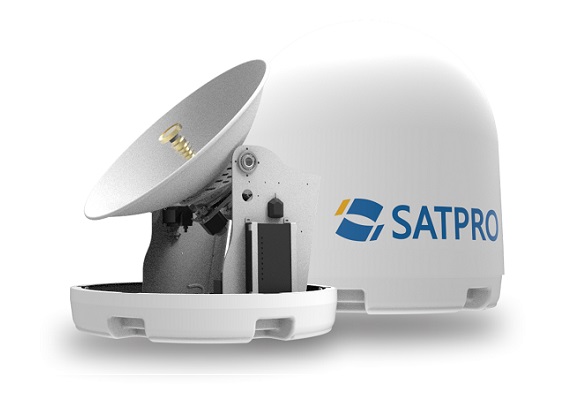

M60—0.6m ku波段高通量船載動中通

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

SATPRO M系列船載Ku波段衛星通信天線的設計采用All-in-One高度集成理念，將功放、控制器和Modem全部集成在天線罩內，整機采用三軸結構設計，使用高性能碳纖維天線面，在保證機械性能的前提下同時又大大降低了天線重量，輕巧的機身適合中小型船舶的安裝使用，配合運營商的優惠資費更利于降低中小型船舶的通信成本

特點

1）高通量衛星通信設備

2）控制器、衛星路由器、功放高度集成

3）內置INS

4）模塊化設計

5）簡化系統結構

6）易操作

7）遠程數據監控

應用集裝箱船、干散貨船、游輪、液化石油氣/液化天然氣、化學品船、多用途船、滾裝船、油輪、海洋工程船。

VSAT天線技術指標

型號	M60
穩定類型	兩軸穩定，三軸跟蹤
反射面尺寸	Φ600mm
外形尺寸（直徑×高度）	730mm×780mm
重量	≤34Kg
工作頻率	RX：10.70～12.75GHz
工作頻率	TX：13.75～14.50GHz
天線類型	環焦后饋
增益	RX：35.70dBi@12.50GHz
增益	TX：36.80dBi@14.25GHz
交叉極化隔離度	≥30dB
信號極化	線極化
跟蹤精度	≤0.2°
載體運動范圍	橫搖：-30°~30°
	縱搖：-30°~30°
	~
天線運動范圍	方位：360°連續旋轉
	俯仰：-5°～90°
	橫滾： ~
	極化：0°～270°
初始鎖星時間	≤180s
跟蹤方式	慣導測量，載波跟蹤
電源輸入	DC24V
功耗	≤100W(不含功放)
工作環境溫度	-25℃～65℃
