GA450—Ku波段通航固定翼衛星通信系統

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

固定翼機載衛星寬帶通信系統基于通信衛星資源，結合射頻傳輸設備、基帶調制解調設備、網絡設備以及終端數據采集設備，在飛機與衛星主站之間建立通信連接，使飛機在任何飛行區域?qū)崟r進行圖像視頻回傳、語音電話、數據傳輸?shù)榷喾N應用。

應用本系統已安裝在塞斯納208B、Y5、Y12、Y12E、鉆石DA42、GA-8等多種機型上實現裝機應用，該系統應用場景廣泛，可適用于森林防火、電力巡線、邊防偵察、地理測繪、人與天氣等。

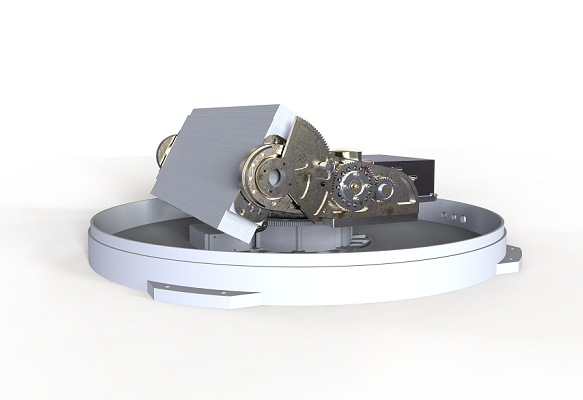

VSAT天線技術指標　　GA450是一款為大中型固定翼（有人&無人）通航飛機設計的衛星通信系統，該系統可有效提升通航飛機的通信保障能力，讓飛機在任何飛行區域?qū)崟r保持衛星通信，能夠通過衛星進行視頻實時回傳、IP通話及寬帶上網等功能。

型號	GA450
包絡尺寸 (直徑*高度)	Φ890mm×350mm
重量	≤45kg(含BUC、天線罩、適配板)
工作頻率	RX：10.70～12.75GHz TX：13.75～14.50GHz
天線類型	波導喇叭陣列天線
G/T 值	11.1（10°仰角，常溫27℃，LNB噪聲系數參考上值，不含天線罩）
EIRP	48dBW（40W功放，功率參考上值，不含天線罩）
天線面增益（Rx）	32.6dB@11.75（LNB口）
天線面增益（Tx）	34.3dB@14.25（發射極化口）
交叉極化隔離度	≥30dB
額定功耗	100W(不含BUC)
方位運轉范圍	360°連續旋轉
俯仰運轉范圍	0°～90°
方位俯仰極化速度	＞60°/s
方位俯仰極化加速度	＞100°/s2
跟蹤精度	≤0.2°（R.M.S）
DC電源	DC 18~32V
工作環境溫度	-40℃ ~ +75℃
高度（海拔）	16800m(55000Feet)

MODMAN機載衛星通信控制終端

機載衛星通信控制終端MODMAN作為衛星通信鏈路重要的組成部分，將調制解調器（Modem）、控制單元（ACU）、視頻編解碼器等高度集成。該終端具有信號處理、系統控制、視頻語音輸出等功能。

MODMAN技術指標（艙內單元）

項目	參數描述
外形尺寸	416mm(L)×220mm(W)×110mm(H)
重量	≤6.5kg
輸入電壓	DC18~32V
功率	60W
工作環境溫度	-20℃~60℃

1）MODEM技術指標

項目	參數描述
網絡拓撲	Star
	Downstream	Upstream
	DVB-S2	ATDMA
調制方式	QPSK，8PSK，6APSK，32APSK	BPSK，QPSK，8PSK
FEC	LDPC，1/4 - 8/9	2D 16-State，1/2 - 6/7
最大符號率	1～45Msps	128ksps～7.5Msps
最大信息率	149.7Mbps	19.2Mbps
最大IP數據速率	59.2Mbps	16Mbps
擴頻		高達7.5MCPs；傳播因子：2、4、8
衛星通信接口	Tx IF：Type-F，950～1950MHz，+3dBm/-35dBm Rx1/Rx2IF：Type-F，950～2150MHz，-5dBm(max) composite/-130+10Log10(Sym rate)dBm(min) single carrier 10MHz/50MHz IFL BUC reference
數據接口	局域網：8端口以太網交換機，10/100，802.1q VLAN RS-232，RJ45（控制臺連接）
支持的協議	TCP，UDP，ACL，ICMP，IGMP，RIP Ver2，Static Routes，NAT，DHCP，DHCP Helper，Local DNS Caching，OpenAMIP，cRTP and GRE

2）編碼器技術指標

項目		參數描述
視音頻	視頻輸入	2路視頻輸入（支持HDMI&SDI，同時選擇一路輸入）
	視頻編碼	H.265，H.264SVC、H.264雙通道壓縮編碼方式
	分辨率	1080P、720P、D1
	幀率	3～60幀/s(默認15幀/s)
	音頻接口	1路2合1（3.5mm耳麥）音頻輸入/輸出
	音頻編碼	G.711音頻壓縮、帶糾錯和加強功能
網絡	4G	支持電信/移動/聯通4G 全網通網絡接入網絡制式
網絡	有線	支持網絡速率；80kbps～8Mbps
存儲	TF卡	最大支持64G；連續存儲，自動分段，按時間錄像
接口	SIM卡	1個彈出式UIM（SIM）卡座
傳輸速度	支持60kbps～10Mbps可調，默認256kbps
