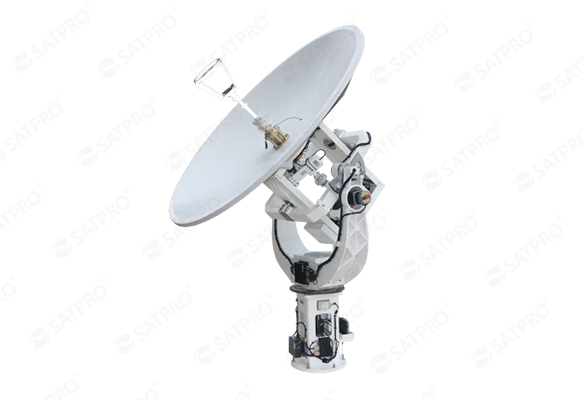

IP180-ku波段1.8m 船用天線

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

IP系列船載動中通專為公務及商用市場設計，超大市場占有率，見證其超強性能。

特點

1）高精度GNSS/INS融合姿態方位測量

2）副面旋轉圓錐掃描峰值跟蹤

3）窄帶衛星信標識別

4）姿態及導航數據實時輸出

5）高增益喇叭陣列式平板天線

6）跨海區無縫自動衛星波束互換

7）天線遠程監控技術

8）高透波性天線罩

應用

集裝箱船、干散貨船、游輪、液化石油氣/液化天然氣、化學品船、多用途船、滾裝船、油輪、海洋工程船。

VSAT天線技術指標

型號	IP180
穩定類型	三軸穩定，四軸跟蹤
發射面尺寸	Φ1800mm
外形（直徑×高度）	2800mm×2820mm
重量	350kg
工作頻率	RX：10.70～12.75GHz
工作頻率	TX：13.75～14.50GHz
天線類型	環焦后饋
增益	RX：44.8dBi@12.50GHz
增益	TX：46.0dBi@14.25GHz
交叉極化隔離度	≥30dB
信號極化	線極化
跟蹤精度	≤0.2°RMS
載體運動范圍	橫搖：-30°~30°，周期 10s
	縱搖：-30°~30°，周期 10s
	偏航：40°/s
天線運動范圍	方位：360°連續旋轉
	俯仰：-5°～120°
	橫滾: -30°～30°
	極化: 0°～270°
初始鎖星時間	≤120s
遮擋恢復時間	遮擋時間≤60s,瞬時捕獲； 60s＜遮擋時間≤10min,再捕獲時間＜15s; 遮擋時間＞10min，再捕獲時間＜60s;
跟蹤方式	慣導測量，信號跟蹤
電源輸入	AC220V 50Hz 標準功耗 250W （不含BUC ）
工作環境溫度	-20℃～60℃
